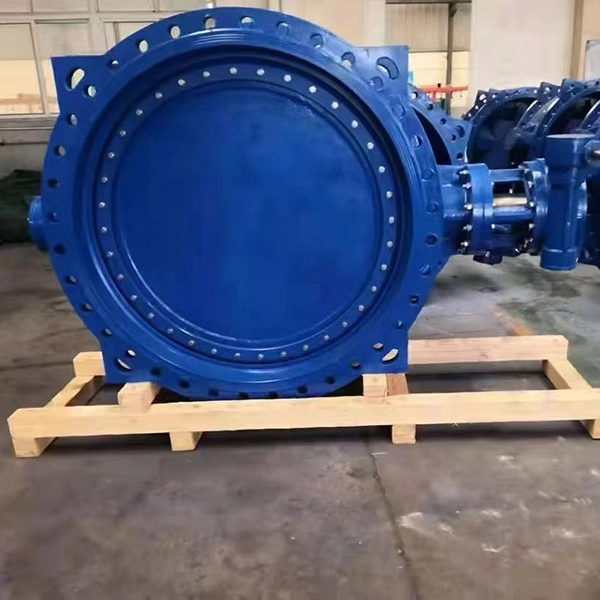

수동 멀티 레벨 하드 밀봉 된 나비 밸브

Tanggu Shengshi Huagong에서 생산 한 수동 멀티 레벨 하드 밀봉 된 나비 밸브는 산업 파이프 라인 시스템에 널리 사용되는 차단 및 조절 밸브입니다. 우수한 밀봉 성능, 고온 및 고압 저항 및 내마모성을 통해 석유 화학, 전력, 야금, 석탄 화학 및 기타 산업의 가혹한 작업 조건에서 중요한 위치를 차지합니다.

문의 보내기

제품 설명

이 수동 멀티 레벨 하드 밀봉 된 나비 밸브는 플랜지 연결을 채택하고 밸브와 파이프 라인 플랜지는 볼트로 단단히 고정되어 연결의 안정성과 밀봉을 보장합니다. 핵심 하드 밀봉 구조는 금속-금속 밀봉을 채택하여 정확한 유체 컷오프 및 정확한 흐름 제어를 달성하기 위해 서로 맞는 정밀-매치 된 밀봉 표면에 의존합니다. 작동 할 때, 나비 플레이트는 밸브 줄기 축을 주변에서 90 ° 회전시킵니다. 나비 플레이트가 파이프 라인 축과 평행 할 때 밸브가 완전히 열리고 매체가 부드럽게 통과됩니다. 나비 플레이트가 파이프 라인 축에 수직으로 회전하면 밸브가 닫히기 위해 매체의 흐름을 방지합니다.

우리의 Shengshi Huagong Manual Multi-Layer Hard Sealed Butterfly Valve는 신뢰할 수있는 성능과 광범위한 적용 가능성을 갖춘 산업용 유체 제어 분야의 주요 장비가되었습니다.

기술 매개 변수

프로젝트	매개 변수 범위
공칭 직경	DN50 -DN1200
공칭 압력	PN16 -PN100
적용 가능한 온도	-20 -650 ℃ (재료 및 밀봉 양식에 따라 다름)
적용 가능한 매체	고온 증기, 고온 연도 가스, 석유, 화학 원료, 가스, 중간 함유 입자 등
밸브 바디 재료	주철, 스테인레스 스틸, 합금강 등
나비 접시 재료	밸브 바디와 일치하거나 특수 합금 재료 사용, 표면 표면화 하드 합금
밀봉 양식	금속에서 금속 하드 씰
연결 방법	플랜지 연결
운전 방법	수동, 전기, 공압
기준	ANSI, ISO, GB 등과 같은 국제 및 국가 표준을 준수하십시오.
