나비 밸브를 선택하는 방법?

나비 밸브선택 : 소프트 씰과 하드 씰 중에서 선택하는 방법은 무엇입니까?

나비 밸브를 선택할 때 부드러운 밀봉 된 나비 밸브와 하드 밀봉 된 나비 밸브 중에서 선택하는 것은 시스템의 밀봉 성능, 서비스 수명 및 비용에 직접적인 영향을 미칩니다. 두 가지의 핵심 차이는 밀봉 재료와 적용 가능한 시나리오에 있으며, 중간 특성, 온도 및 압력, 개방 및 마감 주파수의 세 가지 측면에서 포괄적으로 판단해야합니다.

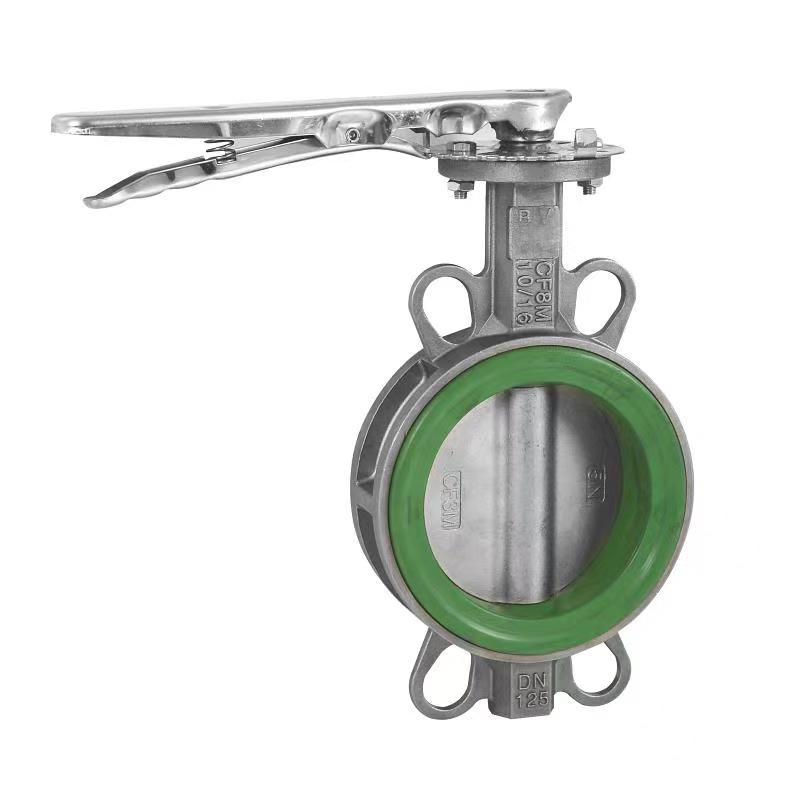

Soft Seal이 밀봉 된 밀봉 쌍나비 밸브종종 고무 (예 : 니트릴 고무, EPDM 고무) 또는 형광 플라스틱 (예 : PTFE)을 사용하는데, 이는 누출 제로와 낮은 개구부 토크의 장점이 있습니다. 매체가 실내 온도 깨끗한 물, 가스 또는 약한 부식성 액체 (예 : 하수, 에어컨 순환수) 및 압력이 ≤ 1.6mpa 일 때, 소프트 밀봉 된 나비 밸브는 탄성 밀봉 표면으로 이중 방향 거품 수준 밀봉을 달성 할 수 있으며, 특히 급수 파이프 라인, 식량 처리)에 적합한 경우에 적합합니다. 그러나 고무의 온도 저항의 상한은 일반적으로 120 ℃이며 형광 플라스틱의 경우 180 ℃입니다. 이 범위를 초과하면 밀봉 표면이 강화되거나 변형되어 누출이 발생할 수 있습니다.

단단한 밀봉 된 나비 밸브는 금속 (스테인레스 스틸, 하드 합금)을 통한 고온 및 고압 저항을 금속 또는 금속에서 세라믹 밀봉 쌍으로 달성합니다. 증기, 열유, 고온 가스 (예 : 300 ℃ 이상) 또는 미립자 매체 (예 : 슬러리, 플라이 애쉬)의 작업 조건에서, 단단한 밀봉 된 나비 밸브의 단단한 밀봉 표면은 마모와 침식에 저항 할 수 있으며, 서비스 수명은 부드러운 씰의 3-5 배입니다. 예를 들어, 이중 편심 하드 밀봉 된 나비 밸브는 일반적으로 전력 산업의 보일러 공급 물 파이프 라인에 사용됩니다. 편심 구조는 밀봉 표면의 마찰을 줄이고 온도 저항의 균형을 유지하고 유연성을 개방하고 닫을 수 있습니다.

제품을 선택할 때 알아야 할 두 가지 주요 오해가 있습니다. 첫째, 맹목적으로 하드 인감을 추구해서는 안됩니다. 매체에 고온 입자가 없다면, 단단한 밀봉 된 나비 밸브의 높은 비용과 큰 개구 및 폐쇄력은 단점이됩니다. 둘째, 부드러운 밀봉 된 나비 밸브 ≠ 저압 등급. 밸브 본체를 두껍게하고 밀봉 설계를 강화함으로써 일부 부드러운 밀봉 된 나비 밸브는 2.5mpa의 압력을 견딜 수 있지만, 재료 인증 (예 : WRA, CE)은 제조업체와 함께 확인해야합니다.

결론 : Soft Sealed나비 밸브실온 세척 매체에 대해 선호되는 반면, 하드 밀봉 된 나비 밸브는 고온 미립자 매체에 선호됩니다. 작동 조건이 두 개 사이 (예 : 150 °의 온수) 사이에있는 경우, 세라믹으로 뿌려 지거나 단단한 합금으로 용접 된 금속 밀봉 표면이있는 복합 나비 밸브는 성능과 비용의 균형을 맞추기 위해 고려할 수 있습니다.
