버터플라이 밸브의 핵심 구조는 무엇입니까?

의 핵심 구조를 구성하는 구성 요소는 무엇입니까?나비 밸브?

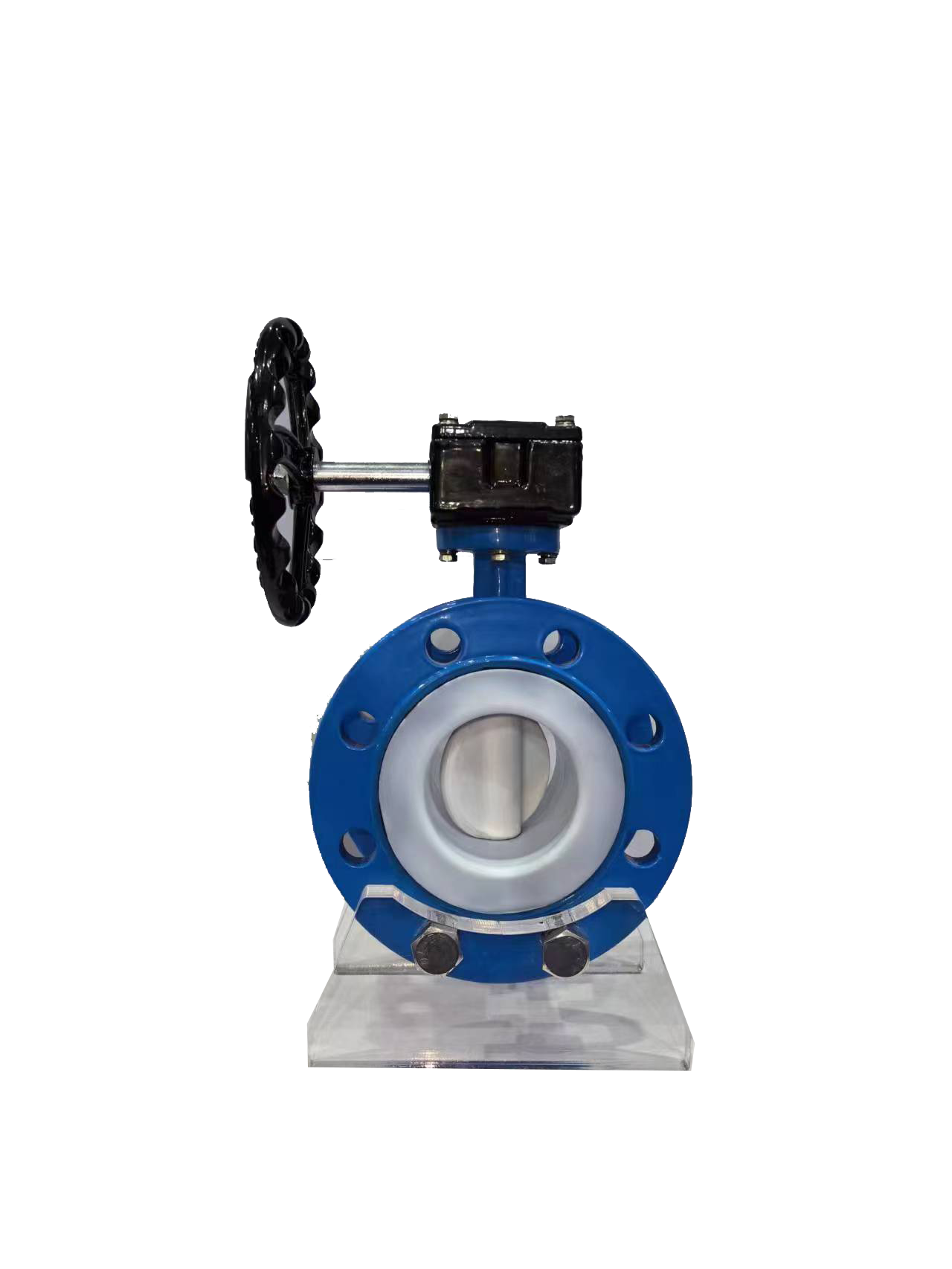

A의 핵심 구조나비 밸브주로 밸브 본체, 밸브 스템, 나비 플레이트 및 밀봉 구성 요소를 포함합니다. 밸브 본체는 일반적으로 매체 흐름 저항을 줄이기 위해 내부 벽이 매끄러운 직선형 원통형 구조입니다. 밸브 스템은 구동 장치와 버터 플라이 플레이트에 연결되어 토크를 전달하고 버터 플라이 플레이트를 회전시키는 역할을합니다. 버터플라이 플레이트는 밸브 스템의 축(0°~90°)을 중심으로 회전하여 유량을 조절하는 개폐 부품으로, 그 형상이 유량 용량에 직접적인 영향을 미칩니다. 밀봉 구성 요소는 밸브 시트와 밀봉 재료로 구성되며 매체의 호환성 및 밀봉 성능에 직접적인 영향을 미칩니다.

주요 내용은 무엇입니까?나비 밸브접시 디자인?

버터플라이 밸브의 핵심 부품인 버터플라이 플레이트의 설계는 흐름 특성과 밀봉 성능에 직접적인 영향을 미칩니다. 표준 유선형 나비 플레이트에는 원호 모양의 모서리가 있어 유체 저항을 줄일 수 있지만 곡률 반경은 파이프라인의 직경과 일치해야 합니다. 그렇지 않으면 소용돌이가 형성되기 쉽습니다. 편심 버터플라이 플레이트(예: 단일 편심, 이중 편심 및 삼중 편심)는 밸브 스템의 중심을 상쇄하여 밀봉 표면 마모를 줄이고, 삼중 편심 버터플라이 플레이트는 추가 경사각을 추가하여 누출 제로와 높은 온도 및 압력 저항을 달성합니다. 불규칙한 버터플라이 플레이트는 입자 막힘을 방지하기 위해 입자가 포함된 매체용 가이드 리브로 ​​설계되었습니다.

버터플라이 밸브의 밀봉 구성요소는 성능에 어떤 영향을 줍니까?

씰링 구성요소는 버터플라이 밸브에서 중간 차단 및 유량 조절을 달성하는 데 핵심입니다. 밸브 시트 재료는 내유성이 우수하지만 저온 경화가 쉬운 니트릴 고무(NBR), 내식성이 강하지만 비용이 높은 불소 고무(FKM) 등 매체의 특성에 따라 선택해야 합니다. 금속 밸브 시트는 상호 마찰로 인한 누출을 방지하기 위해 버터플라이 플레이트 재료의 경도 차이와 일치해야 합니다. 또한 밀봉 압력 비율을 정밀하게 제어해야 합니다. 너무 높으면 밸브 시트의 변형이 발생하고, 너무 낮으면 꼭 맞지 않아 밀봉 효과에 직접적인 영향을 미칩니다.
