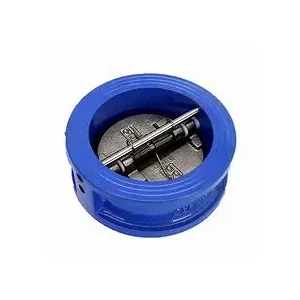

주철 나비 체크 밸브

주철 나비 체크 밸브의 웨이퍼 유형 연결을 통해 쉽게 설치할 수 있습니다. 두 플랜지 사이에 단단히 고정되어 많은 설치 공간을 절약 할 수 있으며 공간으로 제한된 파이프 라인 레이아웃 시나리오에 매우 적합합니다.

구조 및 작업 원리

(i) 구조 설계

주철 웨이퍼 체크 밸브는 주로 밸브 바디, 밸브 디스크, 밸브 스템, 스프링 (일부 모델 장착)과 같은 코어 부품으로 구성됩니다. 밸브 본체는 주철로 주조되어 전체 밸브를위한 견고한 지지대와 안정적인 구조 기반을 제공합니다. 밸브 디스크는 체크 기능을 달성하는 핵심 구성 요소입니다. 모양과 구조 설계는 다른 작업 조건에 따라 다릅니다. 일반적인 형태에는 단일 디스크와 이중 디스크가 포함됩니다. 밸브 스템은 밸브 디스크를 연결하고 이동 궤적을 안내하여 밸브 디스크가 개구부 및 닫는 동안 정확하고 부드럽게 움직일 수 있도록 사용됩니다. 일부 체크 밸브에는 스프링이 장착되어 있습니다. 스프링의 기능은 밸브 디스크가 닫히도록 돕고, 닫을 때 밀봉을 향상시키고, 워터 해머 발생을 어느 정도 줄이는 것입니다.

(ii) 작업 메커니즘

매체가 정상 방향으로 흐르면, 매체에 의해 생성 된 압력은 밸브 디스크를 밀어 자체 중력과 가능한 스프링 저항을 극복하여 밸브 디스크가 밸브 스템 또는 핀 샤프트 주위로 회전하여 열려 있습니다. 이때, 매체는 밸브를 매끄럽게 통과 할 수 있으며 전체 파이프 라인 시스템은 정상 흐름 상태에 있습니다. 매체가 뒤로 흐르는 경향이 있으면, 매체의 역류에 의해 생성 된 역 압력과 밸브 디스크 자체의 중력은 밸브 디스크가 반대 방향으로 빠르게 회전하고 밸브 시트에 단단히 맞추어 매체의 역류 채널을 절단하고, 매체의 역류를 절단하고, 파이프 라인 시스템의 매체가 항상 1- 웨이 흐름을 유지하도록합니다.

기술 매개 변수
