체크 밸브의 분류는 무엇입니까?

매체 역류 방지를 위한 핵심 장비로,체크 밸브파이프라인 시스템에 널리 사용됩니다. 다양한 구조와 작동 원리에 따라 체크 밸브는 주로 다음 범주로 나뉩니다.

1. 스윙체크밸브

로터리 체크 밸브는 고정 축을 중심으로 밸브 디스크를 회전시켜 열고 닫습니다. 매체가 앞으로 흐르면 밸브 디스크가 밀려서 열립니다. 후진할 때 밸브 디스크는 자체 무게와 매체의 반력으로 인해 닫힙니다. 장점은 낮은 흐름 저항, 빠른 개폐, 펌프 출구 또는 수평 파이프라인과 같은 대구경, 낮은 유속 시나리오에 적합하다는 것입니다. 다만, 고속유속시 수격현상이 발생할 수 있어 완충장치가 필요합니다.

2. 리프트 체크 밸브

리프트의 밸브 디스크체크 밸브밸브 본체의 수직 축을 따라 움직입니다. 앞으로 흐를 때 중간 압력이 밸브 디스크를 위로 밀어냅니다. 반전할 때 밸브 디스크는 중력이나 스프링력의 작용으로 떨어져 매체를 차단합니다. 이 유형의 체크 밸브는 밀봉 성능이 우수하지만 흐름 저항이 높으며 증기 시스템과 같은 소구경, 고압 또는 수직 설치 응용 분야에 주로 사용됩니다.

3. 버터플라이 체크 밸브

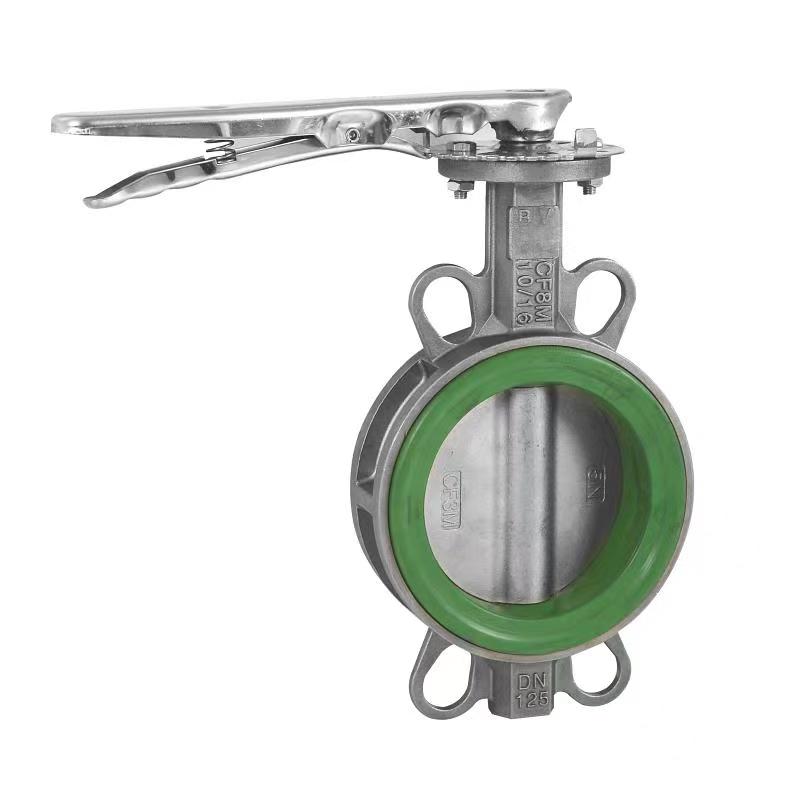

버터플라이 체크 밸브는 로터리 밸브와 버터플라이 밸브의 특성을 중심축을 중심으로 회전하는 원형 디스크와 결합합니다. 구조가 콤팩트하고 무게가 가벼워서 대구경 및 저압 파이프라인에 적합하며 상하수도 엔지니어링에 일반적으로 사용됩니다. 하지만 씰링이 상대적으로 약해 정기적인 유지 관리가 필요합니다.

4. 다이어프램 체크 밸브

다이어프램 체크 밸브는 고무 다이어프램의 탄성 변형을 이용하여 개폐를 제어합니다. 매체가 앞으로 흐르면 다이어프램이 늘어납니다. 반전할 때 다이어프램이 반동하여 채널을 밀봉합니다. 이 유형의 체크 밸브는 기계적 마찰이 없고 수명이 길지만 온도 및 압력 저항이 제한되어 주로 세척 매체 또는 저압 시스템에 사용됩니다.

5. 피스톤 체크 밸브

피스톤 체크밸브는 피스톤과 스프링의 협력에 의해 열리고 닫힙니다. 중간 압력은 스프링 힘을 극복하여 피스톤을 밀어 움직이게 하며, 반전할 때 스프링이 복귀하고 닫힙니다. 밀봉 성능이 뛰어나 석유화학 산업 등 고온, 고압 환경에 적합하지만 구조가 복잡하고 가격이 비싸다.

다양한 유형의 적용 가능한 시나리오체크 밸브시스템의 안전하고 효율적인 작동을 보장하기 위해서는 매체의 특성, 압력, 유량 및 설치 조건을 기반으로 종합적으로 선택해야 합니다.
